熱動力型疏水閥工作原理

熱動力型疏水閥工作原理

熱動力型疏水閥根據相變原理,靠蒸汽和凝結水通過時的流速和體積變化的不同熱力學原理,使閥片上下產生不同壓差,驅動閥片開關閥門。因熱動力式疏水閥的工作動力來源于蒸汽,所以蒸汽浪費比較大。結構簡單、耐水擊、最大背為50%,有噪音,閥片工作頻繁,使用壽命短。

熱動力型疏水閥有熱動力式(圓盤式)、脈沖式、孔板式

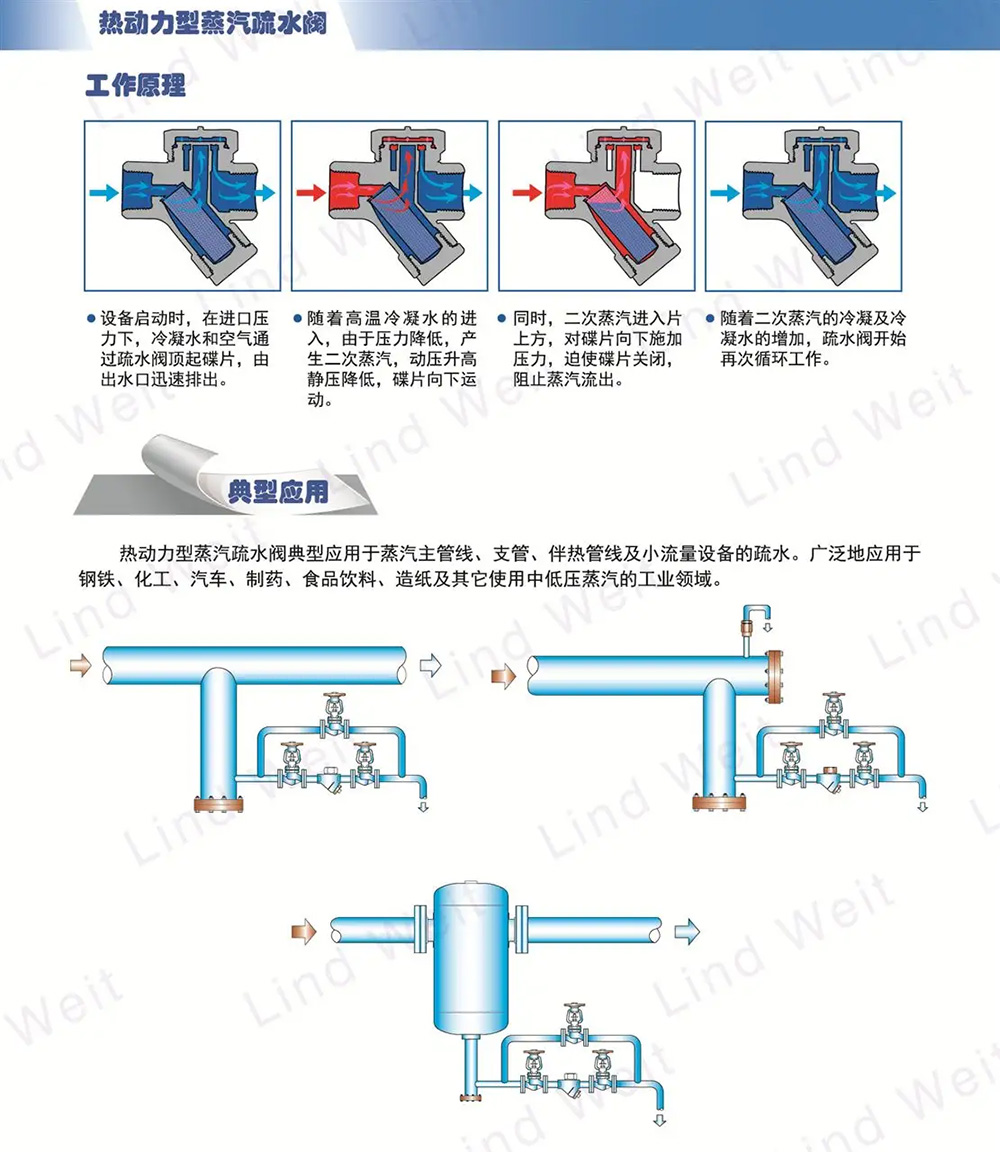

熱動力式疏水閥靠蒸汽和凝結水通過疏水閥時產生的動力實現作用,唯一的活動部件是位于控制室內平面上的一個碟片。

閥門啟動階段,由于管道內蒸汽或水的壓力作用,碟片被頂起,冷凝水和蒸汽越過內側閥座經碟片下部從外圍出口的三個小孔排出,由此可以看出,這種疏水閥在排出凝結水的同時會排出蒸汽,對于管道內蒸汽的浪費較大,漏汽率3%,過冷度為8℃-15℃。

熱動力式疏水閥既然存在蒸汽浪費較大的缺點,為什么還要用這種閥門呢?這是因為,優點也很明顯:

首先,熱動力型疏水閥結構緊湊、簡單、重量輕,尺寸小排量大。這種疏水閥結構碟片是唯一的運動部件,無需從管道上拆下疏水閥就可以更換配件,維護方便。

第二,熱動力式疏水閥可用于高壓和過熱蒸汽,抗水錘和震動,不銹鋼結構可抗冷凝水腐蝕,在氣溫很低的環境工作也不會被冰凍損壞。

而且,還很有特點,熱動力式疏水閥開關時發出清脆的“咔嗒”聲,聽聲音就很容易監試疏水閥的工作狀態。

當然,這種疏水閥不僅僅是前面說到浪費蒸汽這一個缺點,任何產品都有類似的特點,有優點也有缺點。

第一、熱動力式疏水閥不能在低壓差下工作,由于疏水閥是依靠管道內蒸汽或者水的流動動能給碟片一個力,使碟片執行動作,流速太低不足以產生壓力。

第二、熱動力型疏水閥的進口壓力不能太低(一般不低于0.25 bar g),且背壓不能高于進口壓力的80%。

3、熱動力式疏水閥在啟動階段如果進口壓力增加較慢,可排放大量空氣,但是,若壓力增加較快,空氣流速過快就會像蒸汽那樣形成氣阻,這樣就要和其并聯安裝一個熱靜力式排氣閥。如今的熱動力式疏水閥,有了內置的防氣阻碟片,這樣碟片上部的空氣就能排放掉,不會形成氣阻。

前面說到,熱動力式疏水閥開關時發出清脆的“咔嗒”聲,所以,不能用于需要安靜的場合,比如醫院的病房或手術室。

  本文來源:http://yqyrpan.cn/shushuifa/redongli/73.html,轉載必須保留網址。
